Fritzing
Fritzing es el programa por excelencia para la realización de esquemas eléctricos en proyectos con Arduino y es open source. Dispone bibliotecas con la mayoría de componentes (http://fritzing.org/parts/), incluido los propios Arduinos, placas de conexiones, led, motores, displays, etc.
RECUERDA sin embargo, que NO ES UN SIMULADOR.
Descargar FRITZING.Haz clic en la imagen para descargar el programa:
También nos permitirá obtener el esquema eléctrico, listado de componente usados y el diagrama para poder fabricar la PCB. Luego podemos solicitar que nos hagan la pcb con el servicio Fritzing Fab: https://go.aisler.net/fritzing. Nos permitiría diseñar un shield propio y que nos los construyan.
- Podemos explorar otros proyectos y usarlos: http://fritzing.org/projects/
- Para aprender más sobre Fritzing: http://fritzing.org/learning/
- Librería de partes: http://fritzing.org/parts/
PROPUESTAS DE ACTIVIDADES:
Utilizando el programa Fritzing, realiza los siguientes esquemas de conexiones
1: Blink. ¡Hola Mundo!

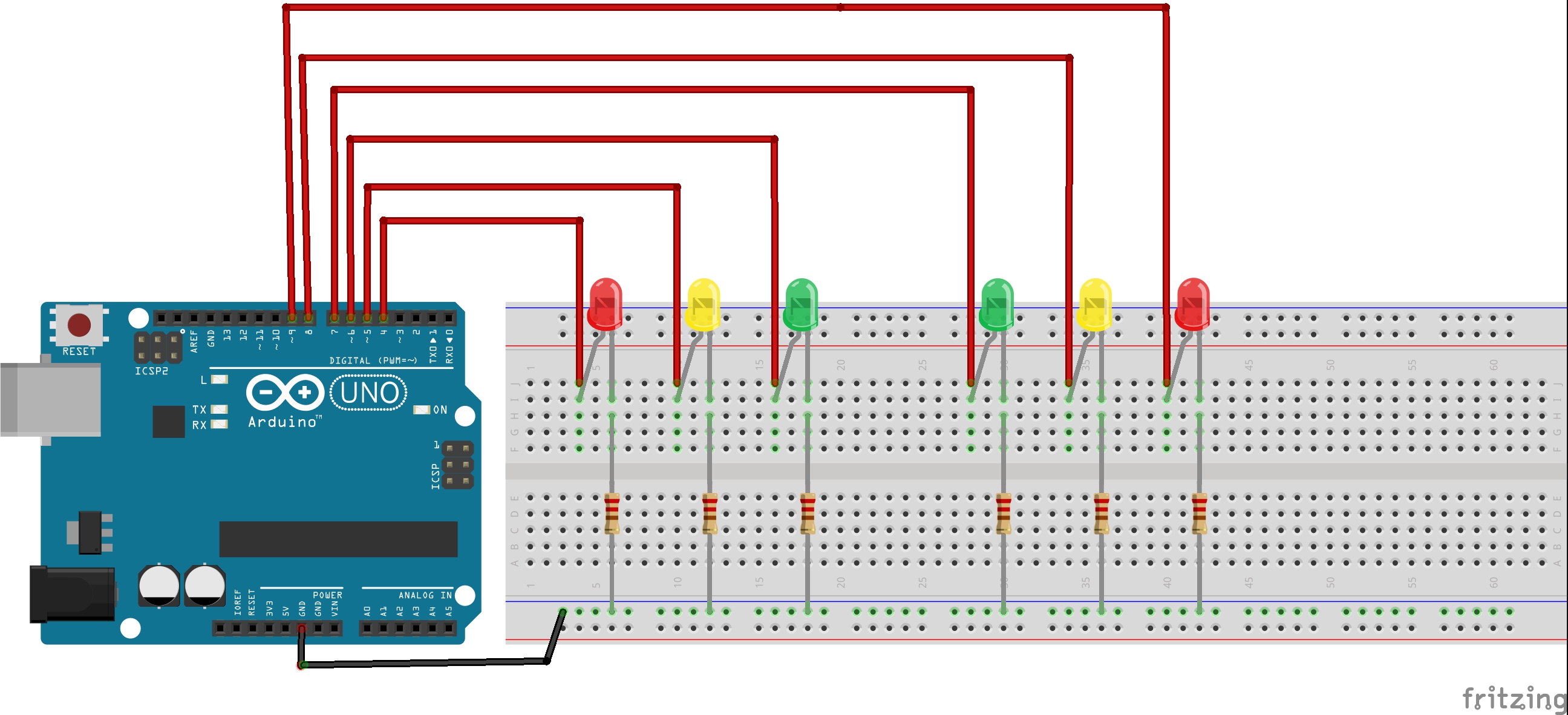

2.- Doble Semáforo

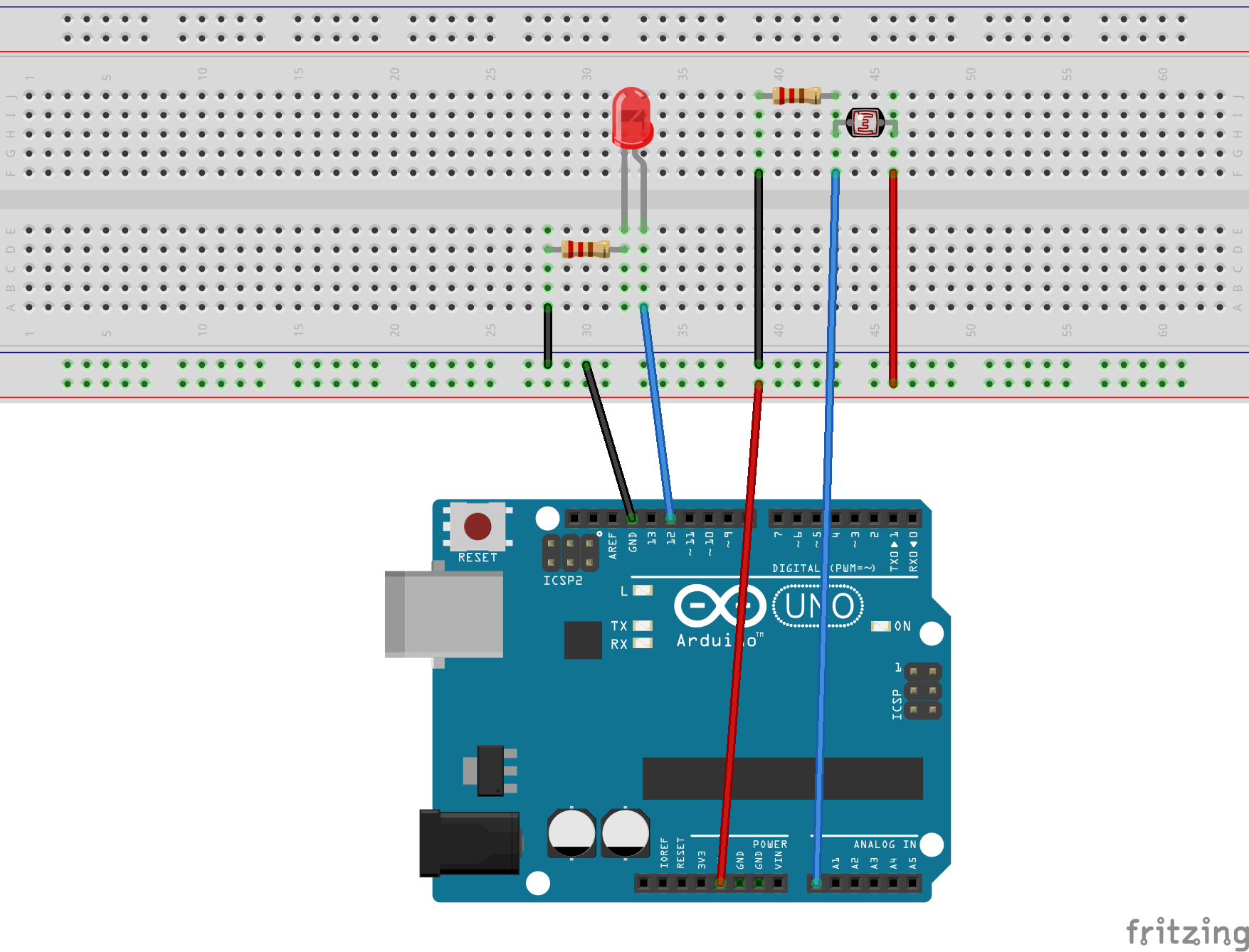

3.- LDR (Resistencia Dependiente de la Luz)

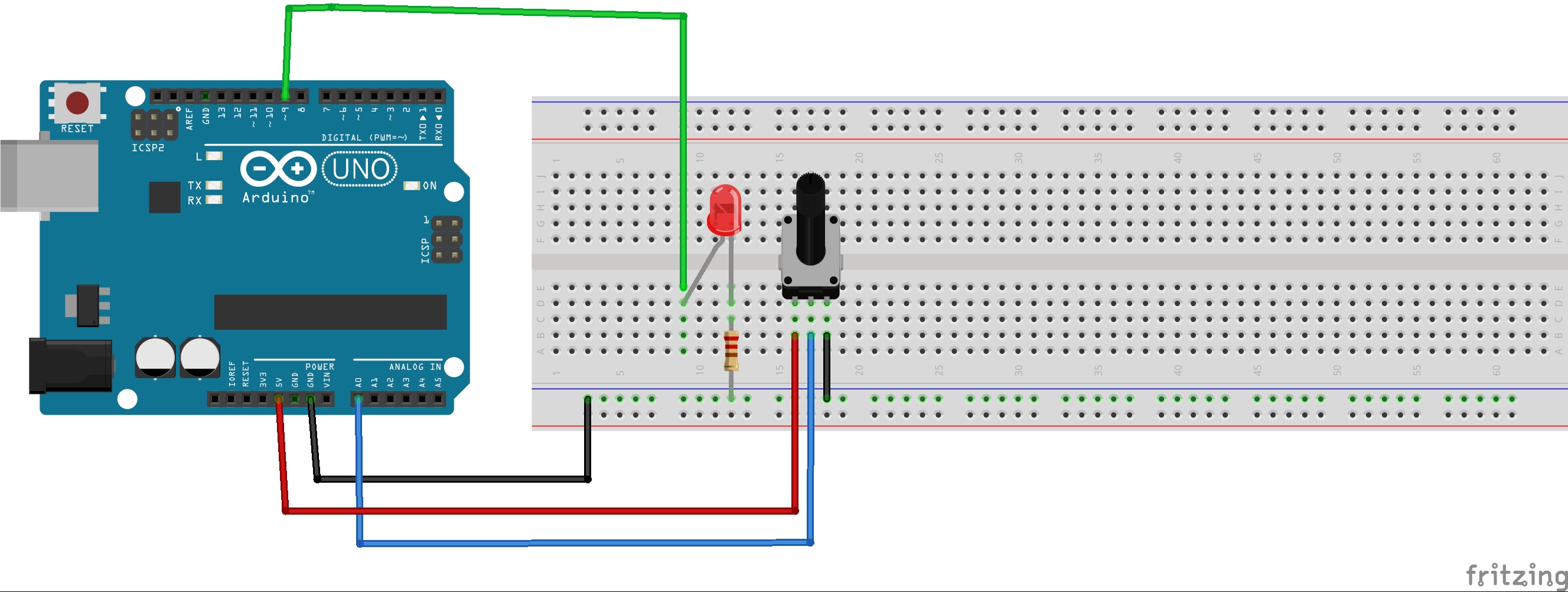

4.- POTENCIÓMETRO (Resistencia Variable)
