Construye tu propio robot mascota de FANTEC 2022

Construye tu propio robot mascota de FANTEC 2022 y tráetelo para tu stand.

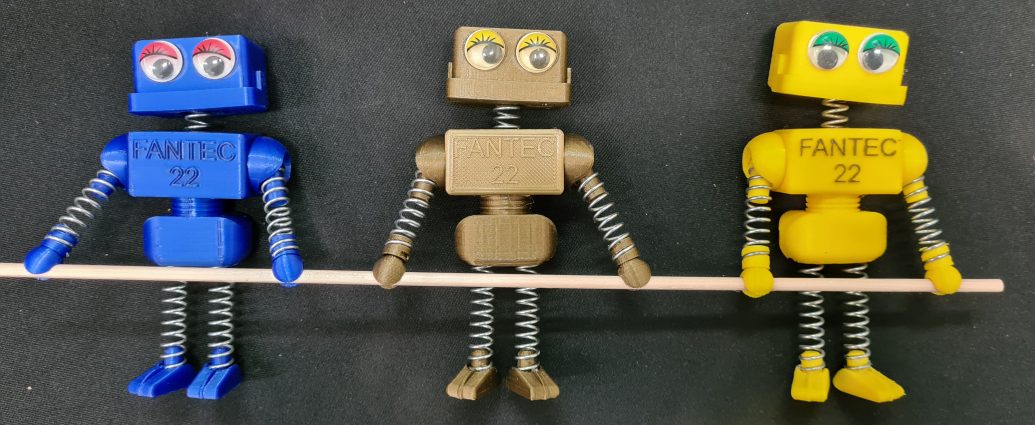

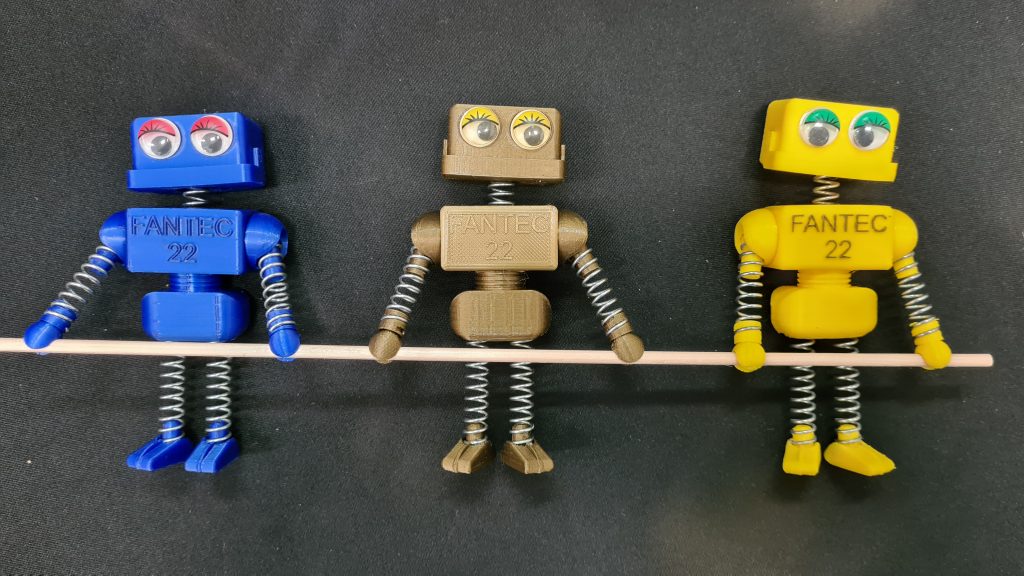

En FANTEC 2022 contamos con un nuevo invitado que os presentamos a continuación. Un pequeño robot-mascota, diseñado en 3D del que colocamos aquí el archivo para que tú mismo lo puedas imprimir en 3D. Si te lo traes a la feria te ayudamos a montarlo y te damos los muelles y ojos que faltan.

Descarga el archivo STL de nuestro robot

y sigue estas recomendaciones:

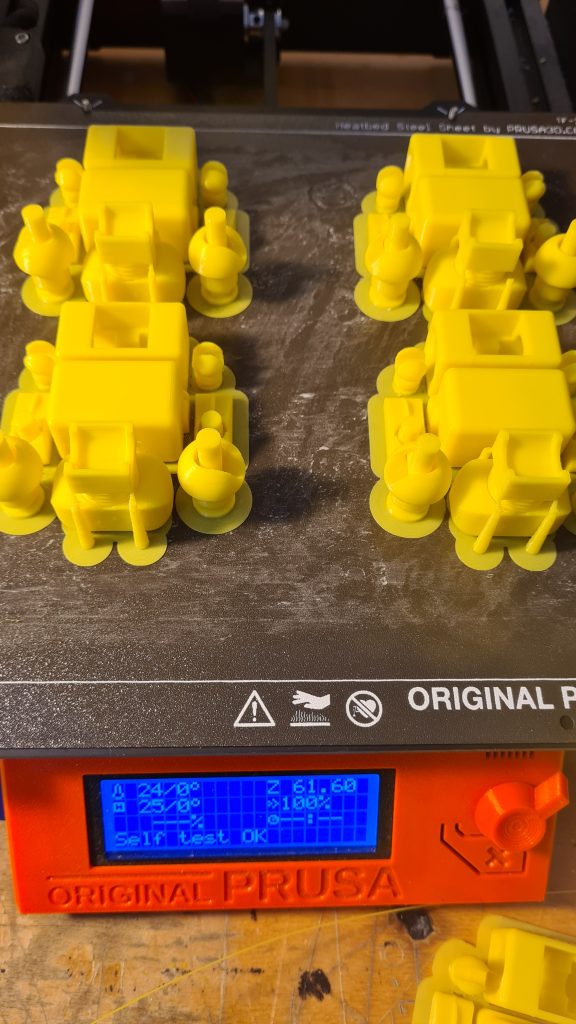

CONFIGURACIÓN DE LOS PARÁMETROS DE CURA:

• Tipo de plástico: PLA
• Altura de capa: 0.2 mm
• Relleno: 20%
• Temperatura extrusor: 215ºC
• Temperatura cama: 45ºC
• Sin soporte
• adherencia: falda
• Demás parámetros por defecto.

MATERIALES Y PIEZAS:

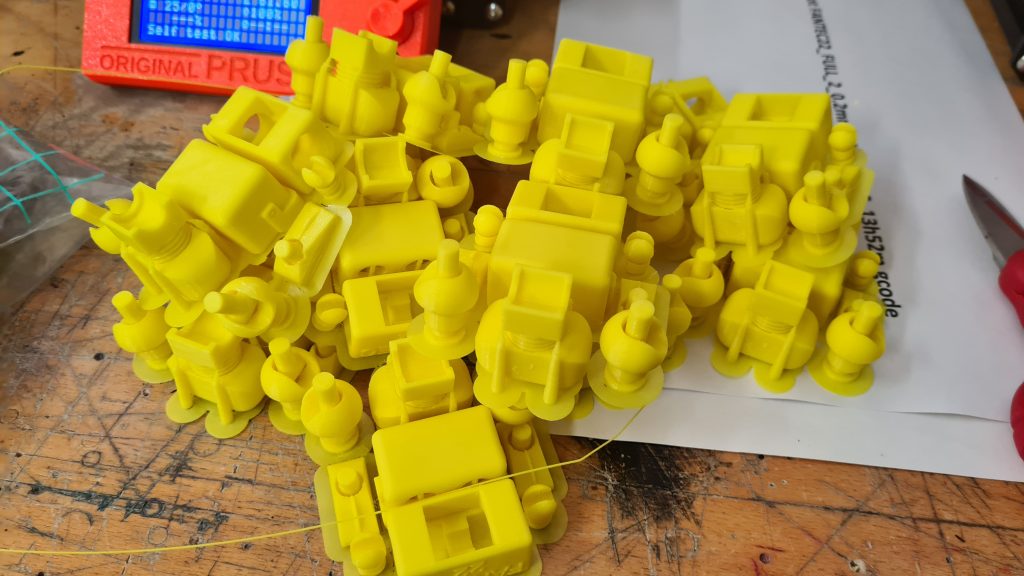

1 Juego de piezas impresas ( cabeza, 2 hombros, 2 manos, 2 pies, 1 pecho y 1 caderas) en la versión que adjuntamos el muelle del cuello va roscado.

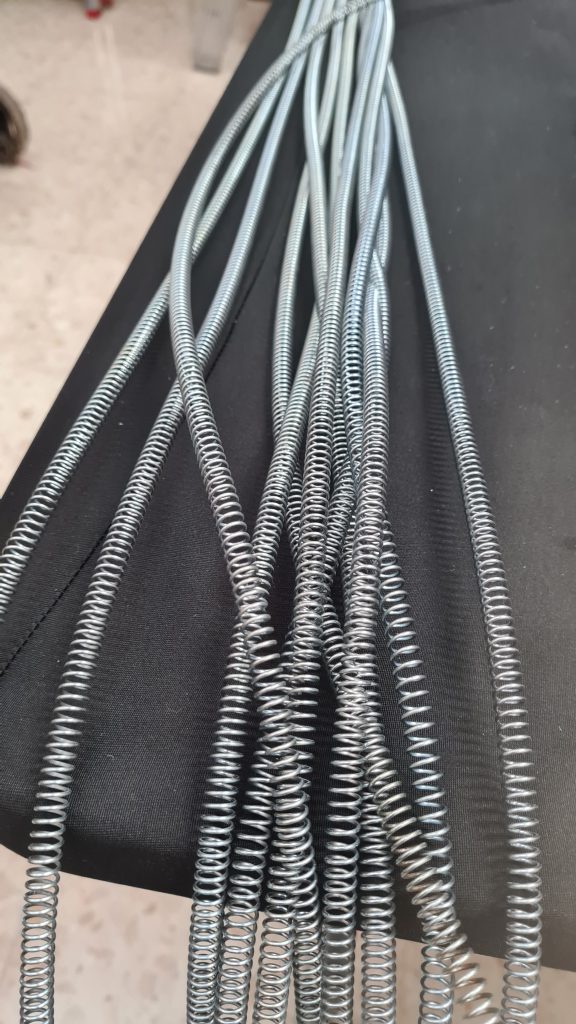

Para brazos (muelle de 30 mm de longitud), piernas (muelle de 40mm de longitud) y cuello (muelle de 20 mm de longitud) muelles abiertos de compresión, de 8 mm de diámetro exterior, con cable acerado y niquelado de 1mm de grosor y con un paso aproximado de 3 mm. (Nosotros los hemos comprado en “Tornillería Malagueña”).

Ojos móviles redondos para manualidades de 12 mm de diámetro, auto adhesivos o pegados con pegamento rápido

Si lo quieres montar tú mismo, estas son las instrucciones de montaje. Si traes las piezas impresas en 3D a FANTEC, tendremos una mesa con muelles, ojos y las herramientas necesarias para ayudarte a montarlo.

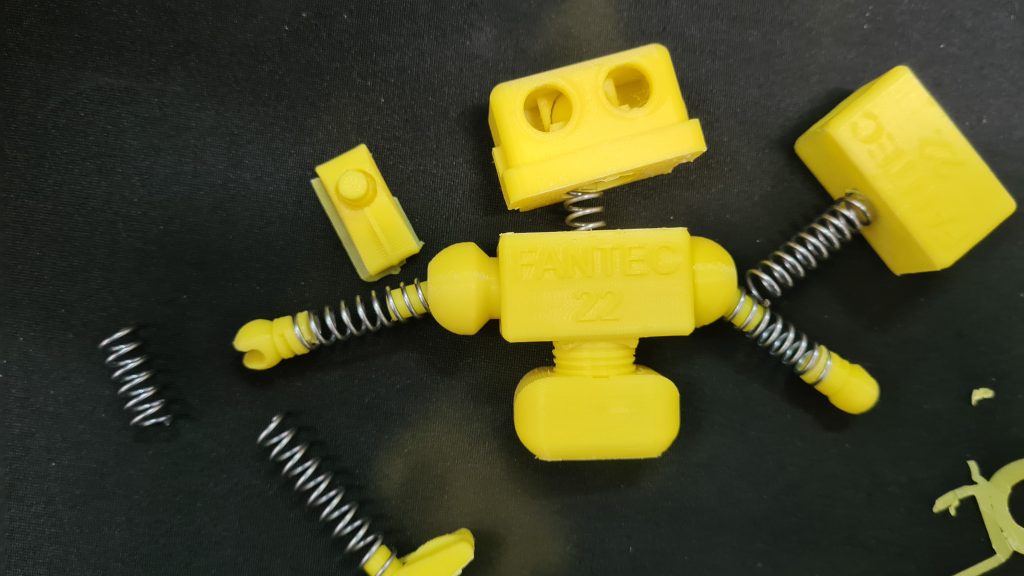

Instrucciones de Montaje

1.- Girar la cadera y los hombros hasta liberar el movimiento. (Lleva un hilo de plástico, necesario al imprimir)

2.- Introducimos los hombros en los laterales de la pieza que pone FANTEC 22 y los mantenemos. Al añadir la cadera, bloquea los hombros para que no se salgan. Si es necesario se puede añadir algo de pegamento para mantener la cadera unida al pecho, con cuidado de echar lo justo de pegamento, para que no se se peguen las partes móviles de los hombros.

3.- Montar los muelles de la piernas, que van roscados a la cadera y luego pegados, puede costar un poco, quizás es necesario lijar y redondear la punta del muelle que se introduce en la cadera. Luego apoyamos el muñeco sobre una superficie horizontal y observamos si esta derecho, vertical, en caso contrario cortamos y ajustamos el muelle que sea necesario, colocamos los pies y comprobamos y pegamos, aconsejo dejarlos con las puntas hacia fuera formando un angulo de 30º ó 40 º.

4.- Montamos las manos (roscadas) y giramos las muñecas hasta liberarlas.

5.- Cabeza, primero romper pequeños tabiques que abrazan la rotula por los lados empujando con un pequeño destornillador a través de los ojos para facilitar la liberación de la rotula, con la ayuda de un destornillador pequeño, que lo introducimos por el hueco central de cuello, hacemos palanca y liberamos el movimiento del mismo. El muelle del cuello puede ir encajado o roscado, de forma similar a las piernas, en el pecho.

¡¡ El 20 de mayo no olvides traer tu robot  a FANTEC y colocarlo en tu stand  !!
